2013 China flat plate solar water heater system
1> Competitive price
2> Prompt delivery
3> Small order and OEM

Working principle of  flat plate solar water heater system :

1.The pressurized solar water heater tank has no exhaust hole, therefore, it must bear the pressure

came from tap water and hot water,when use, the hot water comes out because of water pressure.

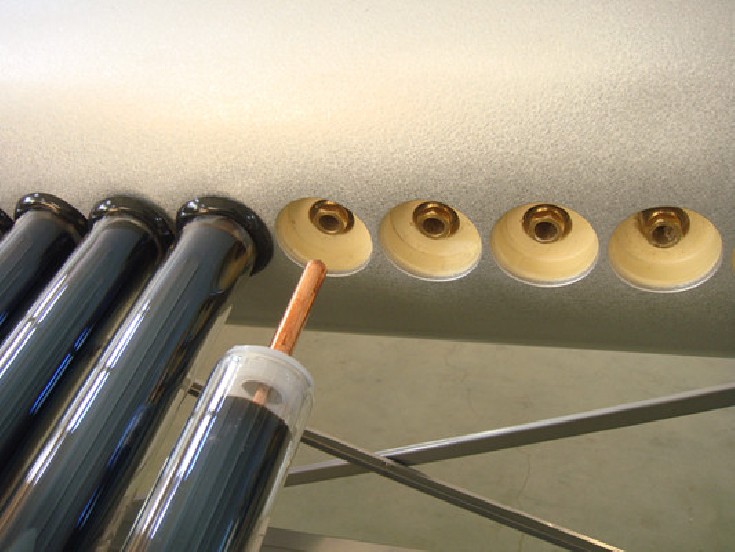

2.Vacuum tube absorbs solar energy, and conductive copper pipe transfers the heat into the

pressurized solar water heater tank. In this case, the water inside the tank becomes hot

3.No water in the heat pipe makes the whole system could bear pressure

Detailed information of flat plate solar water heater

system:

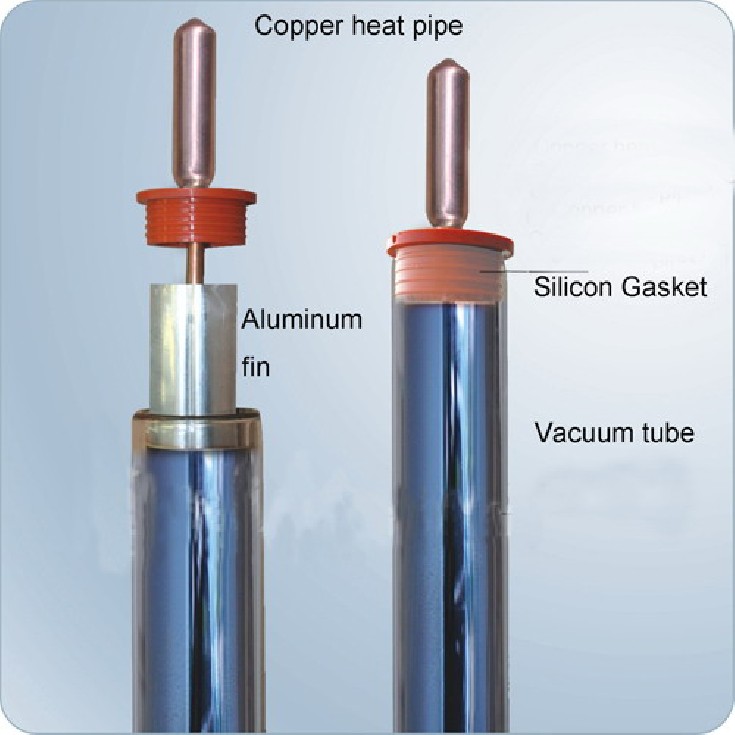

Solar vacuum tube

1> Size: 47*1500mm   58*1800mm

2> Quantity: 15/18/20/24/30/34/36

3> Hail resistance: diameter less than 25mm

4> Outer tube diameter: 47mm more or less 0.7mm

5> Outer tube thickness: 1.6mm more or less 0.1mm

6> Inner tube diameter: 37mm more or less 0.7mm

7> Inner tube thickness: 1.6mm more or less0.1mm

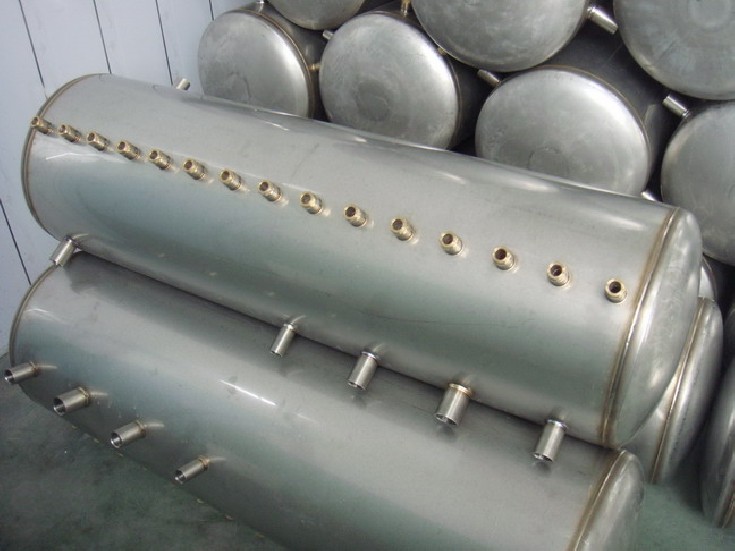

Tank diameter

Inner water tank: diameter 320mm and 360mm

Outer water tank: diameter 420mm and 460mm

Max. pressure bearing: 0.6 M pa

Packing: Export Carton

Warranty: 15 years

3 year international responsibility for free repairing or exchange due to original

quality problems

Temperature insulation layer

50-60mm imported polyurethane foaming with high pressure and density (45kg/m3)

Heat preservation: 72 hours

Capacity: 90L 100L 120L 140L 160L 180L 240L 270L 300L 360L

Advantages of flat plate solar water heater

system:

1:highly efficient absorber of high performance with daily average efficiency over 50%.

2:start up quickly, heat pipe transfer the heat energy into the storage tank in one direction .

3:withstand pressure of 6 bar, can be connected directly with tap water .

4:No water inside the evacuated tubes ,the solar water heater can still in service even with several

tubes breakage

5:Highly efficient insulation with polyurethane foam

6:simple structure , easy to assemble and install ,diffuse flat plate reflector can be assenbled easily

with its module sturcture

7:can be used all year round in the cold climate

8:can be used together with Auxiliary electric boost

9:long service life ,can be used as long as 15 years

Packing details of  flat plate solar water heater

system:



Model	Tube size (dia*length)	Tube Qty. (pcs)	Capacity (L)	Loading quantity(sets)
				20'GP	40'GP	40'HQ
SR-CP150	58mm*1800mm	15	100	47	93	118
SR-CP180	58mm*1800mm	18	120	38	74	94
SR-CP200	58mm*1800mm	20	150	36	72	91
SR-CP250	58mm*1800mm	25	200	29	58	73
SR-CP300	58mm*1800mm	30	250	25	50	63
SR-CP360	58mm*1800mm	36	300	19	39	49
